一級建築士 過去問
令和8年（2026年）
問80 (学科4（構造） 問10)

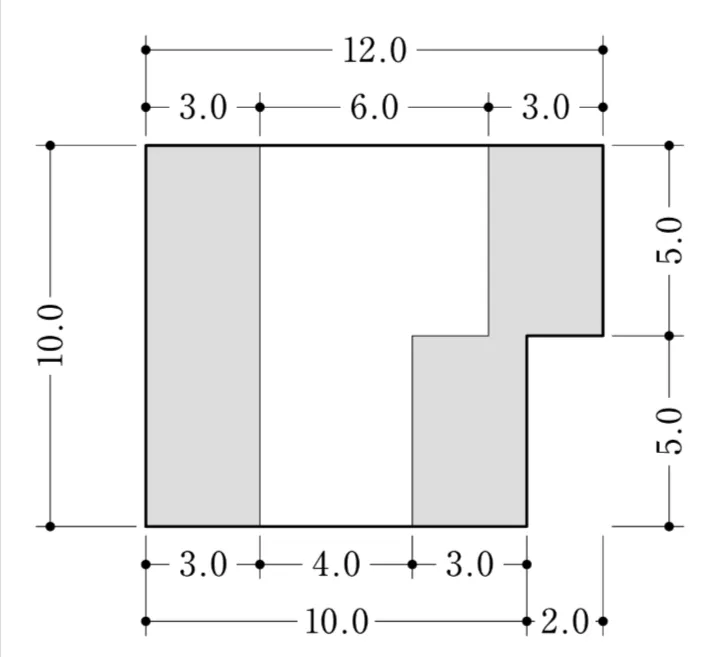

この図は適当ではありません。

左側は、建築物全体の左端から3.0mなので合っています。

しかし、右下の部分では、建築物の右下端から左へ3.0mの範囲を取っています。

四分割法では、右下部分だけを基準として3.0mを取り直すのではありません。

建築物全体の右側の最外縁は、上側の右端にあります。そこから左へ3.0mの位置が側端部分の境界です。

したがって、右下では、その境界より右側に実際に存在する部分だけを側端部分とします。

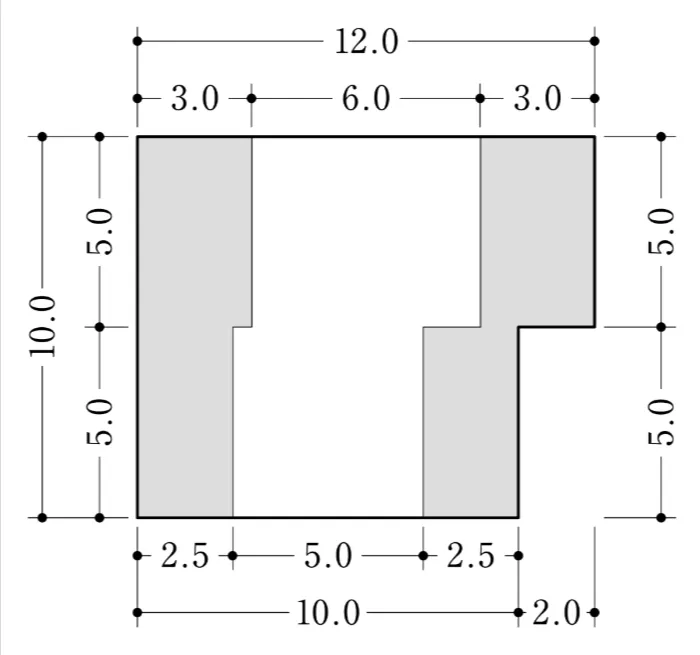

この図は適当ではありません。

下側の幅は10.0mなので、

10.0m÷4＝2.5m

としている図です。

しかし、四分割法では、建築物の形が途中で変わっていても、その部分ごとの幅を4分の1にするわけではありません。

張り間方向の検討では、建築物全体の桁行方向の最外縁間の長さ12.0mを使います。

したがって、

12.0m÷4＝3.0m

としなければなりません。

不整形な平面についても、最外縁から4分の1の部分を基準とする扱いです。

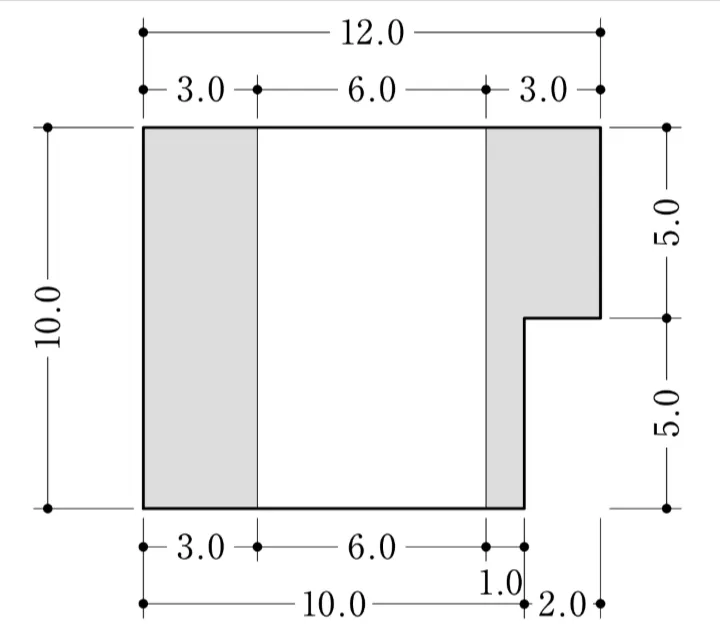

この図が適当です。

桁行方向の全長は12.0mなので、

12.0m÷4＝3.0m

です。

したがって、左側の側端部分は、

左端から3.0m

です。

右側の側端部分は、

右側の最外縁から3.0m

です。

右側の最外縁を桁行方向の位置で考えると、左端から12.0mの位置です。

そこから3.0m戻るので、右側の側端部分は、

左端から9.0m～12.0m

の範囲になります。

上半分は建築物が12.0mまであるため、幅3.0mすべてが側端部分になります。

一方、下半分は建築物が左端から10.0mまでしかありません。

したがって、下半分で側端部分に入るのは、

9.0m～10.0m

の1.0mだけです。

この形が、四分割法による側端部分を正しく表しています。

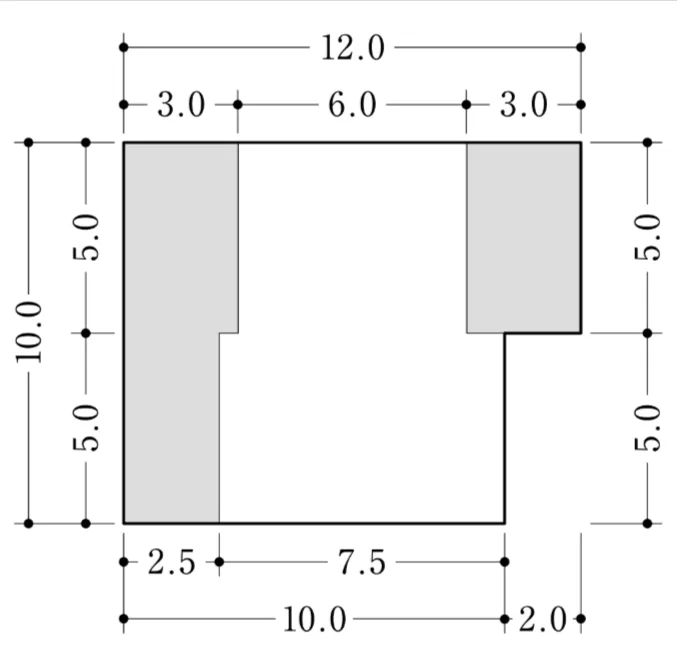

この図は適当ではありません。

この図では、側端部分を決める基準が上側と下側で統一されていません。

四分割法では、張り間方向の検討なら、桁行方向の全長を一つの基準として4分割します。

今回なら、全長12.0mを基準にするので、左右とも最外縁から3.0mです。

下側だけ10.0mを基準として2.5mに変更することはしません。
